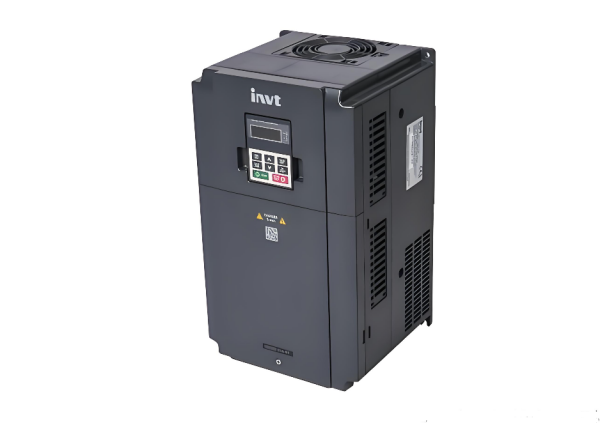

一、检修通用安全准则(必须前置执行)
在拆解、测量、检修变频器前，严格遵守电气安全规范，杜绝触电、模块击穿二次损坏风险：切断空压机总进线断路器，悬挂“禁止合闸，设备检修”警示标识;断电后静置放电：小功率机型(≤37kW)等待5分钟，55kW及以上大功率机型静置10分钟;使用万用表直流档测量直流母线端子，电压低于10V方可开盖操作;粉尘车间清理变频器仅使用0.2–0.4MPa干燥压缩空气，禁止水枪、湿布直接冲洗电路板;绝缘测量使用500V兆欧表，测量前断开变频器与电机连接线，防止击穿内部IGBT模块;雷雨、高湿天气禁止开盖检修，避免电路板凝露短路。
二、五大类高频故障全解析(含代码、现象、分步排查)
(一)电源输入类故障(缺相、欠压UV、过压OU、上电无显示)
此类故障占变频器故障总量40%，根源集中在电网、接线、整流回路，故障代码多为UV、PHL、OU，典型表现：开机无反应、频繁停机、电机转速抖动、压力不稳。
1. 上电面板完全无显示
故障现象：合闸后变频器指示灯全灭，触摸屏无通讯，机组无法启动。
核心诱因
外部：总开关跳闸、进线三相缺相、电缆端子松动烧蚀、厂区电网停电;内部：充电电阻烧毁、整流桥击穿、开关电源板损坏、直流母线电容短路。
标准化排查步骤(由外到内，先简后繁)
万用表测量配电柜三相进线电压，确认A/B/C三相均为380V±10%，无缺相;
断电紧固变频器R/S/T进线端子，查看有无发黑、发热、铜丝氧化;
开盖观察整流桥、充电电阻有无炸裂、鼓包、焦痕;
测量直流母线空载电压，正常三相输入时直流电压约530V，电压归零则整流回路损坏;
内部元件损坏需更换同规格整流桥、充电电阻，禁止使用非标元件替代。
2. 欠压故障UV(运行中频繁跳机)
判定标准：直流母线电压低于400V触发保护，符合JB/T 11420-2013低压变频器电压耐受标准。诱因：厂区大功率焊机、注塑机同步启动拉低电网电压;进线端子接触不良压降过大;变压器容量偏小;直流母线电容容量衰减。
处置方案
三相电压不平衡度>3%时，重新紧固所有接线端子;多台变频空压机共用变压器时，输入端加装三相交流稳压器;使用3年以上机组预防性检测电容容量，鼓包漏液直接更换电容组件。
3. 过压故障OU(减速、空载时报警停机)
故障特征：机组卸载、快速降频时立刻跳闸，直流母线电压超760V触发保护。诱因：减速时间参数设置过短;电网瞬时高压、雷击浪涌;制动电阻断路;电机惯性发电回馈电压冲击母线。
现场处理
参数修改：延长减速时间至10–20s，匹配空压机大惯量负载特性;
检查制动电阻接线，断路、阻值漂移立即更换;
厂区电网波动大时，输入侧加装浪涌吸收器、防雷模块。
4. 输入缺相PHL报警
长期缺相运行会不可逆烧毁整流桥，很多现场仅单一相线松动，空载无报警，加载后立刻跳机。排查要点：逐一测量接触器、空开、变频器进线端子三相导通性，更换烧蚀接触器触点，每年紧固一次所有动力接线端子。
(二)负载类故障(过流OC、过载OL2，空压机专属高发故障)
空压机属于重载启动设备，螺杆主机、进气阀、油气分离器故障会直接转化为变频器负载报警，故障代码OC(瞬时过流)、OL2(持续过载)，是产线停机最常见诱因。
1. 瞬时过流OC(启动瞬间跳闸)
判定阈值：输出电流超过额定电流200%，硬件立即封锁IGBT输出。
诱因分层
电气侧：电机输出电缆绝缘破损、相间短路;电机匝间短路;变频器输出U/V/W端子短路;加速时间设置1–3s，启动电流冲击超标;机械侧：螺杆主机润滑油不足、转子抱死;电机轴承卡死;联轴器弹性垫碎裂卡滞。
分步排查流程
断开变频器与电机连接线，单独上电，若仍报OC，判定变频器内部IGBT、驱动板损坏;断开后无报警，故障在电机与主机回路：500V兆欧表测电机对地绝缘，阻值低于1MΩ判定绕组老化;手动盘车螺杆主机，盘动阻力过大，检查油位、进气阀、最小压力阀是否卡滞;参数优化：重载空压机加速时间最低设置8s以上，轻载工况5s起步。
2. 持续过载OL2(运行半小时–1小时停机)
标准保护逻辑：116%额定电流可持续运行60分钟，200%额定电流仅允许60秒保护停机。
现场常见诱因
油气分离器堵塞，排气阻力持续升高，电机负载长期超标;
车间管道大面积漏气，机组持续满负荷加载，无法降频稳压;
进气过滤器严重堵塞，进气负压增大，主机做功增加;
变频器功率选型偏小，长期100%负载运行无裕量。
解决措施
更换堵塞油分、空滤，修复管道泄漏点，降低基础负载;适度延长加减速时间，降低动态电流冲击;长期满负荷运行机组，升级大一规格变频器，预留15%以上功率裕量。
(三)散热与硬件过热故障(OH过热报警，夏季高发)
JB/T 11420-2013规定变频器标准运行环境温度0–40℃，电控柜内温度超过45℃会加速IGBT、电容老化，高温环境下故障频次提升3倍以上。故障现象：运行1–2小时后跳过热保护，停机冷却后可短时重启;变频器外壳烫手、散热风扇异响、停转。
核心诱因
散热片、风道堆积粉尘、油泥，风道堵塞;散热风扇轴承磨损、线圈烧毁，停转或转速不足;空压机房无强制通风，夏季室温超42℃;变频器安装空间狭小，四周无10cm以上散热间隙。
标准化处置与预防
每2个月断电吹扫散热风道、IGBT散热片，粉尘车间每月清理;风扇异响、转速下降直接更换同规格散热风机，禁止短接风扇保护;机房加装排风扇、工业空调，夏季电控柜门保持通风，避免阳光直晒控制柜;设备安装严格预留顶部、两侧散热空间，禁止杂物遮挡进出风口。
(四)参数设置与通讯故障(无硬件损坏，人为运维失误)
近年一体化变频空压机均采用变频器+PLC触摸屏联动控制，参数错配、通讯干扰引发的软故障占比逐年升高，无硬件烧毁，仅需修正参数、整理线路即可恢复。
1. 参数设置异常引发的隐性故障
典型错误设置及后果：频率上限低于主机额定50Hz：排气量不足，压力达不到设定值;转矩提升参数过低：低频运行扭矩不足，加载瞬间过载;PID压力调节带宽设置过窄：机组频繁加卸载，电流持续波动;排查方案：留存机组出厂参数备份，故障后恢复出厂参数，对照电机铭牌(功率、额定电流、极数)重新录入电机参数，逐步微调加减速、PID压力参数。
2. 通讯中断故障(触摸屏报通讯丢失、远程控制失效)
诱因：Modbus通讯线接头松动、屏蔽层未接地;动力电缆与通讯线同槽敷设产生电磁干扰;通讯地址码、协议设置不匹配。
检修步骤：
断电重新插拔通讯端子，检查屏蔽双绞线两端单端接地;
分开动力电缆与信号线线槽，避免强电干扰;
核对变频器、PLC通讯地址、波特率、协议，统一Modbus-RTU标准。
(五)内部元件老化故障(电容、IGBT、电流传感器损坏)
变频器电子元件存在固定使用寿命，电解电容设计寿命5–8年，长期高温、过载会缩短至3–4年，属于设备生命周期内必然出现的损耗型故障。
直流母线电容鼓包漏液
现象：电机低频抖动、无规律过压过流报警;拆开可见电容顶部鼓包、电解液渗出。处理：整组更换同耐压、同容量电解电容，每4年做一次预防性更换。
IGBT功率模块击穿
诱因：电网浪涌、输出短路、长期过热;现象：上电直接跳OC，内部模块发黑炸裂。维修：更换IGBT模块后同步检测驱动板、光耦，避免二次击穿。
电流传感器漂移损坏
现象：空载电流显示异常、误报过载，实际负载正常;更换传感器后校准电流检测参数即可。
三、空压机变频器标准化检修流程(现场通用步骤)
遇到变频器报警停机，按以下顺序排查，大幅缩短检修时间，避免盲目拆机：记录故障信息：记录故障代码、报警时机(启动/加载/减速/恒速)、机组运行时长、环境温湿度;调取变频器历史故障记录，判断故障是偶发还是持续性;外部电源预检：万用表测量三相输入电压、平衡度，确认无缺相、压降超标;机械负载排查：手动盘主机、检查空滤/油分/管道泄漏，排除机械重载诱因;散热系统检查：观察风扇运转、散热片积尘，测量电控柜内部温度;参数核对：对比出厂参数，检查电机参数、加减速、PID、通讯设置;电气回路检测：断开电机连接线，区分故障在变频器本体还是外部电机线路;开盖内部检测：断电充分放电后，查看电容、整流桥、端子有无烧损，测量母线电压、绝缘电阻;更换损坏元件，整机空载试运行：空载运行30分钟无报警，再带载测试供气压力、电流稳定性。
四、分周期预防性保养方案(从源头降低故障概率)
遵循“预防优于抢修”原则，结合JB/T 11420-2013设备维护要求，制定三级保养计划：
1. 每日巡检(当班操作工执行)
观察变频器运行指示灯，有无故障报警代码;触摸柜体感受温度，听散热风扇有无异响;记录运行电流、输出频率、供气压力波动范围;检查控制柜柜门密封，无粉尘、水汽进入。
2. 月度保养(电工/机修执行，断电操作)
压缩空气吹扫变频器散热风道、滤网;紧固所有动力接线、通讯接线端子;核对核心运行参数，导出故障日志存档;清理控制柜底部积尘、油污。
3. 半年深度保养(持证电气人员)
500V兆欧表测量电机绕组绝缘电阻，标准≥1MΩ;检测直流母线电容容量，老化电容提前更换;检查接触器触点有无烧蚀、氧化;电能质量分析仪检测电网谐波，THD超标加装输入电抗器;校准压力PID调节参数，优化机组加卸载区间。
4. 年度大修保养
整机断电全面拆机清洁电路板、功率模块;更换老化散热风扇、制动电阻;检测IGBT模块、驱动电路性能;校验接地电阻，接地阻值≤4Ω，符合电气安全规范。
五、故障处置合规与成本管控提示
元件替换合规要求：维修更换功率模块、电容、接触器时，必须选用符合JB/T 11420-2013标准的空压机专用变频配件，禁止使用通用民用变频器元件替代，否则易出现负载匹配不良、频繁保护问题;避免过度维修：参数错误、接线松动、散热堵塞占故障70%，无需直接更换变频器整机，先完成基础排查，降低维修成本;备件储备建议：高频损耗件常备散热风扇、充电电阻、制动电阻、通讯线缆，缩短停机抢修时长;老旧机组改造建议：运行超过6年的变频机组，定期检测电容与IGBT状态，提前规划更换，避开生产旺季突发停机。
